强制循环蒸发结晶器 蒸发结晶设备 强制循环蒸发器

发布日期:2018-12-10 14:06:37 作者:合肥小牛轻工机械有限公司阅读量: 6092

2.设备主要用途

    强制循环蒸发器广泛用于食品、制药、化工、轻工、生物工程、环保工程、废液回收等行业中的高浓缩、高粘度、易结晶、易结垢溶液、含不溶性固形物物料的低温浓缩、蒸发结晶。如破碎打浆后的番茄、胡萝卜等热敏性物料的低温浓缩;化工行业、金属矿业的冶炼、大型钢厂的酸洗废液、电厂的湿法脱硫废液等工业废水的蒸发结晶等。



设备主要结构

    强制循环蒸发结晶器设备主要由加热器、强制循环泵、蒸发分离器、结晶器、冷凝器、各种物料泵、冷凝水泵、真空泵、操作平台、自动电器仪表控制柜及界内管道阀门系统组成。



工作原理

    结晶器按溶液获得过饱和状态的方法可分蒸发结晶器和冷却结晶器。蒸发结晶器的溶剂在减压下加热蒸发,溶液达到过饱和而析出结晶。强制循环蒸发结晶器设备结晶室有锥形底,晶浆从锥底排出后,经循环管用轴流式循环泵送过换热器,被加热或冷却后,重又进入结晶室,如此循环不已,故这种结晶器属于晶浆循环式连续结晶器。晶浆排出口位于接近结晶室锥底处,而进料口则在排料口之下的较低位置上。操作时,料液自循环管下部加入,与离开结晶室底部的晶浆混合后,由泵送往加热室。晶浆在加热室内升温,但不发生蒸发。热晶浆进入结晶室后沸腾,使溶液达到过饱和状态,于是部分溶质沉积在悬浮晶粒表面上,使晶体长大,作为产品的晶浆从循环管上部排出。



undefined

 03

06



强制循环式 (1)


强制循环式 (3)

强制循环式 (2)

强制循环式 (5)

强制循环式 (12)

强制循环式 (7)



16


18

15

强制循环 (3)

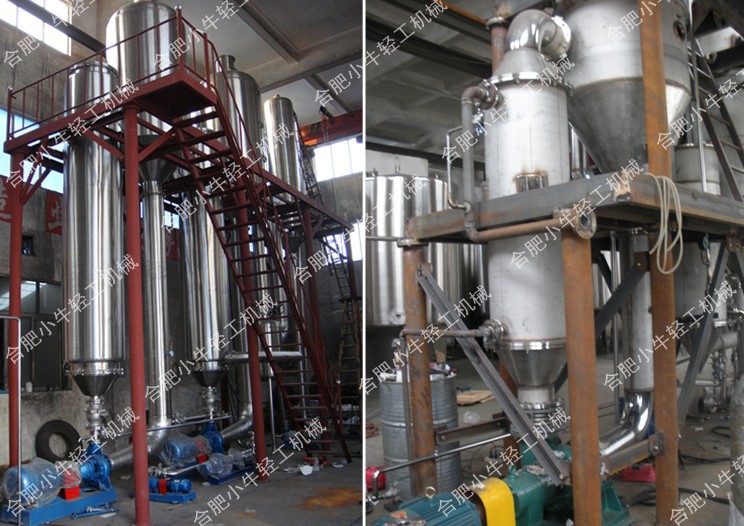

强制循环 (4)



2



强制循环式 (2)



强制循环式 (1)


设备主要特点
1.特殊设计经简单操作可实现切换改效,以适应不同产品的生产;
2.蒸发温度低,热量得到充分利用,料液受热温和,适用于热敏性物料的浓缩;
3.强制循环式,受热均匀,传热系数高,使粘度较大的料液容易流动蒸发,可防止"干壁" 现象;
4.料液进入分离器分离,强化了分离效果,使整体设备具有较大的操作弹性;
5.连续进出料,料液液位与所需浓度可实现自控;
6.高效节能,蒸汽耗量低;
7.整套设备结构紧凑,布局简单流畅,性能稳定,操作方便、易于检修、清洗。



   该设备主要适用于有结晶体析出溶液的蒸发与结晶,鉴于各工厂各种溶液的特性及复杂性,我公司对用户提供的有晶体析出的溶液的成份、含量都会做出具体的技术方案,供用户参考、选择,确保蒸发分离出的水达到国家排放标准。



   合肥小牛轻工机械根据用户不同需求,可设计制作不同蒸发形式和不同规格配置的真空蒸发浓缩设备,如降膜式蒸发器、外循环蒸发器、强制循环浓缩器、刮板式薄膜蒸发器、球形真空减压浓缩器、小型多功能提取浓缩机组等,部分蒸发设备可做成一效、二效、三效、四效和多效,提供设计、制作、安装、调试成套服务,欢迎来电咨询洽谈!



 33合同案例



undefined



 车间施工现场

生产制作现场 1



生产制作现场 2
生产制作现场 3
包装装车,运输

包装装车,运输 1
包装装车,运输 2
包装装车,运输 3
